MIMMetal Injection Molding

「金属粉末射出成形焼結法」
による量産体制を確立

MIMとは?

1970年代に、粉末冶金と射出成形を組み合わせて開発された、金属部品の加工法です。当社では、ウィテック社より導入した技術と自社のエンプラ機構部品のノウハウを融合し、20年以上の実績を重ねております。工法上の制約から小物部品が主流ですが、当社では比較的大物の産業機械向け部品を中心に量産体制を確立しております。


MIMの特徴(Metal Injection Molding)

製法?
金属の微粉末とバインダーの混合物を金型で射出成形し、取り出した成形品を、真空炉で脱脂と高温焼結をおこない、金属製品をつくりだす方法です。一般的には、金属粉末80%、バインダー20%で成形品を製作しますが、脱脂、焼結後は、バインダーがゼロとなり、金属の相対密度は98%程度となり、通常の金属部品として、十分に使用できるものとなります。
環境にやさしい?
切削加工では、切り粉と切削油の廃材がでます。鋳造では、湯口、湯道、鋳型廃材などの不要部分がでます。比較的効率のよいダイカスト製法でも、湯口、鋳バリなどは避けられません。しかしMIM製法は、廃棄物はほとんどでない非常にクリーンな製法です。
形状の自由度?
成形品を作るには、通常はプラスチック成形機を使用しています。これには、金型が必要ですが、金型で成形可能な形状であればMIM製品として可能です。複雑な形状、三次元形状、機械加工工数が多いもの、小さい穴、めくら穴など,他の製造方法では難しいところが、比較的容易にできるという特徴があります。一般の機械部品はもちろんのこと、ギヤ、ネジ、キー溝、刃物なども製品化されています。
大きさと肉厚?
小さいものでは0.03グラム、大きいものでは600グラムまで製品化できます。肉厚は、4ミリ以下が適しているといえます。それ以上の肉厚のものは、ヒケや内部欠陥がでやすい、などの問題があります。従って、肉の厚い部分については、減肉をして強度補強のためのリブをつける等の工夫が必要です。厚みの変化はMIMの強みです。
材質?
MIMの材料金属の粉末があれば、どんな材料にも適用できる製法ですが、現在、弊社で主に用いる材質は、主につぎのようなものです。

SUS304SUS316LFe8%Ni
寸法公差?
±0.3%まで可能です。
例えば 5±0.015、10+0.03、20±0.06 等は十分可能です。
従って、複雑な形状の部品の、切削工数が大幅に削減できます。
穴径では、8級公差は可能です。条件次第では、7級公差も可能です。小さい穴はMIMの得意とするところで、0.1の穴も可能です。
金属特性?
現在、分かっているところでは、SUS304、SUS316Lの場合、引っ張り強さ等、JISの鋼材規格と概ね同等の水準です。展延性に優れているので、プレス加工、曲げ加工が容易です。熱処理、メッキ処理は可能です。

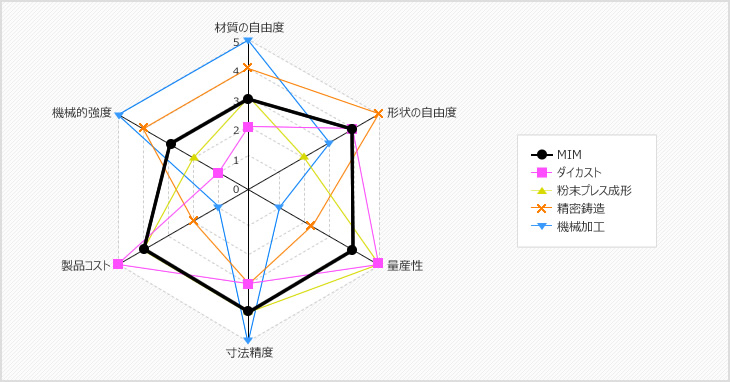

MIMと他の製法との比較

MIMと他の製法との比較

MIMの製品


特殊用途の直動部品


食品機器フィルター(テーパ穴形状)


ダイキャスト金型のエアベント部品
(微細スリット形状)
